筒式化学过滤器技术全解：结构设计、性能验证与工业应用指南

筒式化学过滤器是一种结合物理拦截与化学吸附功能的高效过滤器，主要用于去除气体或液体中的化学污染物（如有机挥发物VOCs、酸碱性气体HF、NH3、异味等），广泛应用于半导体、制药、化工、水处理及空气净化等领域。
一、 工作原理

1. 物理吸附
依靠活性炭、活性氧化铝等多孔材料的高比表面积（可达800–2400 m2/g），通过吸附污染物（如苯类、烃类）。该过程可逆，但易受温湿度影响。

2. 化学吸附
活性炭经化学浸渍处理（如添加碘化钾、高锰酸钾），与特定气体（如硫化氢、氨气）发生不可逆反应，增强针对性去除能力。

二、滤芯结构类型

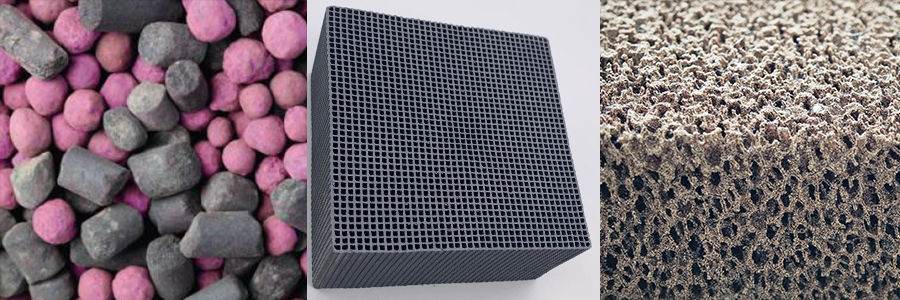

1. 填充式滤芯

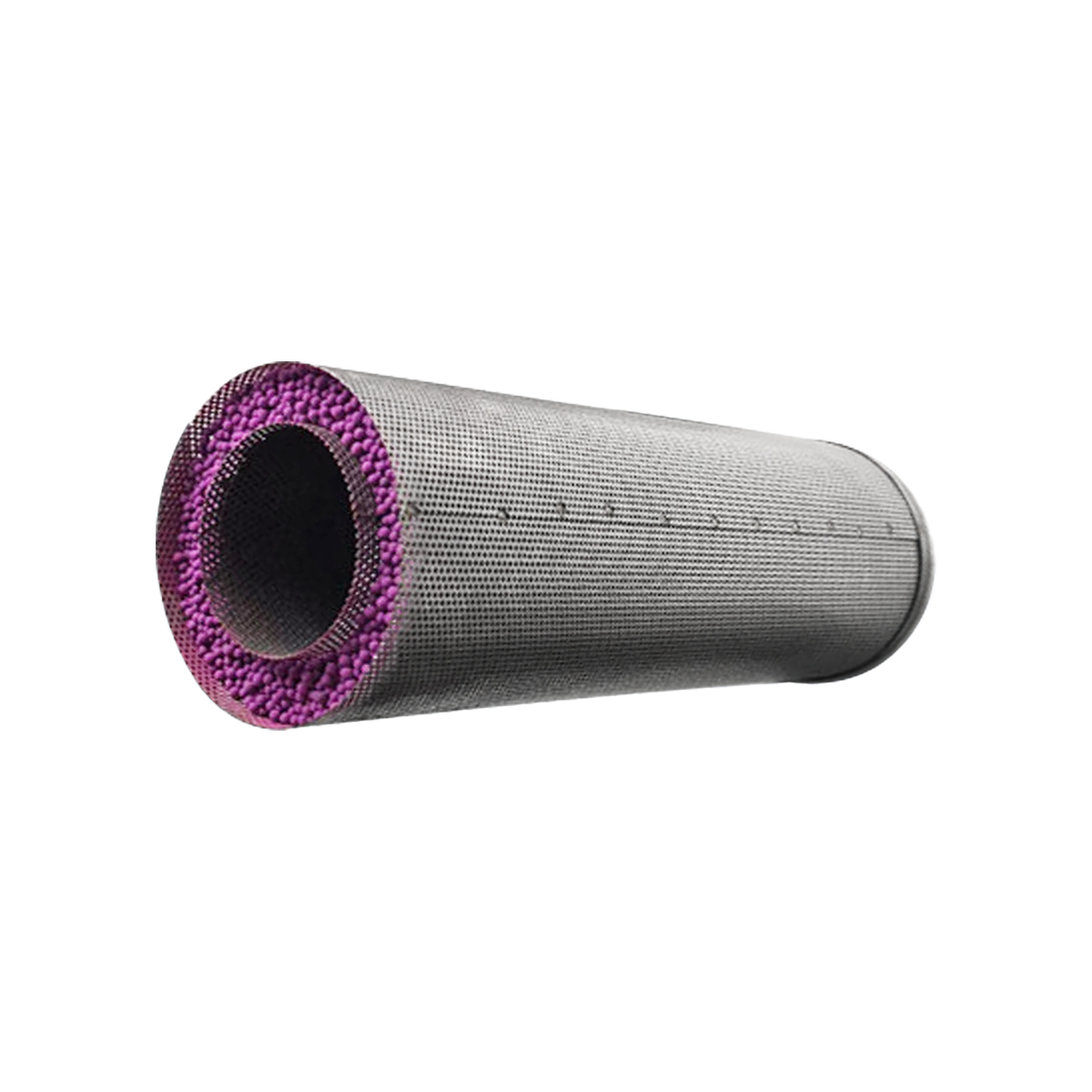

· 结构：颗粒状活性炭填充于金属网或多孔套管中，通过无纺布包裹防止漏粉。

· 特点：吸附容量大，但压损较高，适用于高浓度、低风速场景（如化工废气处理）。

2. 蜂窝式滤芯

· 材质：活性炭压铸成蜂窝状或塑胶/纸蜂窝基体。

· 优势：气流阻力小，接触面积大，适合大风量系统（如中央空调）。

3. 泡棉式滤芯

· 设计：聚氨酯泡沫固定活性炭颗粒，形成连续气孔结构。

· 应用：高容尘量且压损适中，常用于电子厂防腐蚀气体。

三、选型与使用要点

1. 参数匹配

· 污染物类型：针对性选择浸渍活性炭（如除甲醛用高锰酸钾浸渍炭）。

· 风量与浓度：高浓度场景选填充式，大风量选蜂窝式以降低压损。

· 温湿度范围：不锈钢壳体耐温-196℃~200℃，塑料壳体（如PVDF）耐酸碱但温度受限。

2. 系统配套

· 前置初效过滤器（≥F7级）保护活性炭滤芯免受灰尘堵塞；后置高效过滤器拦截炭粉。

3. 维护与经济性

· 监测压差变化（安装差压传感器），及时更换滤芯避免失效。

· 化学滤芯寿命受污染物浓度影响，需定期检测出口气体质量。

四、完整性测试（确保滤芯无破损）

1. 泡点测试（Bubble Point Test）

· 原理：通过浸润液（如异丙醇）填充滤膜微孔，加压至气体突破液膜产生气泡，测定最小泡点压力。

· 标准要求：

o PTFE疏水膜：60%异丙醇中 ≥1155 mbar，95%乙醇中 ≥1100 mbar。

o 通用结构完整性：≥0.3 MPa（ISO 2942）。

· 设备：Pall Integrity Testor 3000（分辨率0.001 MPa）。

2. 水侵入测试（Water Intrusion Test）

· 适用场景：疏水性滤芯（如PTFE）。

· 标准：在2620 mbar下，10英寸滤筒水侵入量 ≤1.4 mL/min，5英寸 ≤1.0 mL/min。

五、性能验证（过滤效率与稳定性）

1. 过滤精度与效率

· 颗粒截留：对0.22 μm颗粒的细菌挑战测试（如 Brevundimonas diminuta）需满足ASTM F838，挑战浓度1×10? CFU/cm2。

· β值要求：标称精度0.1–100 μm时，βx(c) ≥200（即截留效率≥99.5%）。

2. 压降与流量特性

· 初始压降：筒式过滤器在额定风量下需 ≤200 Pa（如HEPA级）。

· 压降-流量曲线：10 L/min流量下初始压差 ≤0.05 MPa（GB/T 18853）。

3. 容污能力

· 纳污容量：≥标准滤芯的120%（ISO 19438）。

· 寿命测试：多次通过试验中寿命 ≥10,000 g污染物（ISO 16889）。

六、材料安全性测试

1. 溶出物与毒性

· 内毒素：＜0.25 EU/mL（USP标准）。

· TOC（总有机碳）：冲洗5 L/10"滤筒后 ＜0.5 mg/L。

· 细胞毒性：符合USP

2. 耐化学性与热稳定性

· 化学相容性：质量变化率 ≤±5%（ASTM D471）。

· 高温老化：70℃×168 h后拉伸强度保留率 ≥90%。

· 灭菌耐受：127℃下25次蒸汽灭菌或高压釜循环后完整性无损。

七、化学污染物去除效率验证

1. 气态污染物测试（ISO 10121、ASHRAE 145）

· 测试流程：预处理→压降测试→初始效率测试→容污量测试→保持力测试。

· 典型污染物浓度：SO2：50–450 ppb，NH3：100–450 ppb，甲苯：400 ppb。

· 效率计算：通过惠斯通电桥监测腐蚀试片电压变化，关联去除效率。

2. 吸附容量数据（干式化学过滤器）：

八、寿命与稳定性验证

1. 机械强度测试

· 耐压爆破：爆破压力 ≥设计值1.5倍（ISO 2941）。

· 端盖粘结强度：轴向拉力 ≥800 N（GB/T 14041.3）。

· 振动疲劳：20–2000 Hz扫频无结构失效（IEC 60068）。

2. 长期稳定性

· 循环脉冲试验：≥10,000次压力冲击（ISO 3724）。

· 盐雾腐蚀：480 h无基材腐蚀（ISO 9227）。

九、检测标准

完整性：ASTM F316、ISO 2942

效率：ISO 16889、GB/T 6165

材料安全：USP

十、使用寿命

化学过滤器的使用寿命主要取决于 “吸附容量” 与 “污染物负载率” 的比值：

使用寿命 = 总吸附容量（g） ÷ 污染物输入速率（g/h）

其中，污染物输入速率 = 入口浓度（mg/m3） × 处理风量（m3/h） × 10?3（单位转换）
关键参数：吸附容量、污染物浓度、流量、温湿度、压差变。
